JST (JAPAN SOLDERLESS TERMINALS) - Steckverbinder 1,5mm Raster, 5-polig, Leiter
Kompakter JST ZH-Steckverbinder mit 1,5mm Raster für zuverlässige Leiterplattenverbindungen. 1A/50V. Oberflächenmontage.

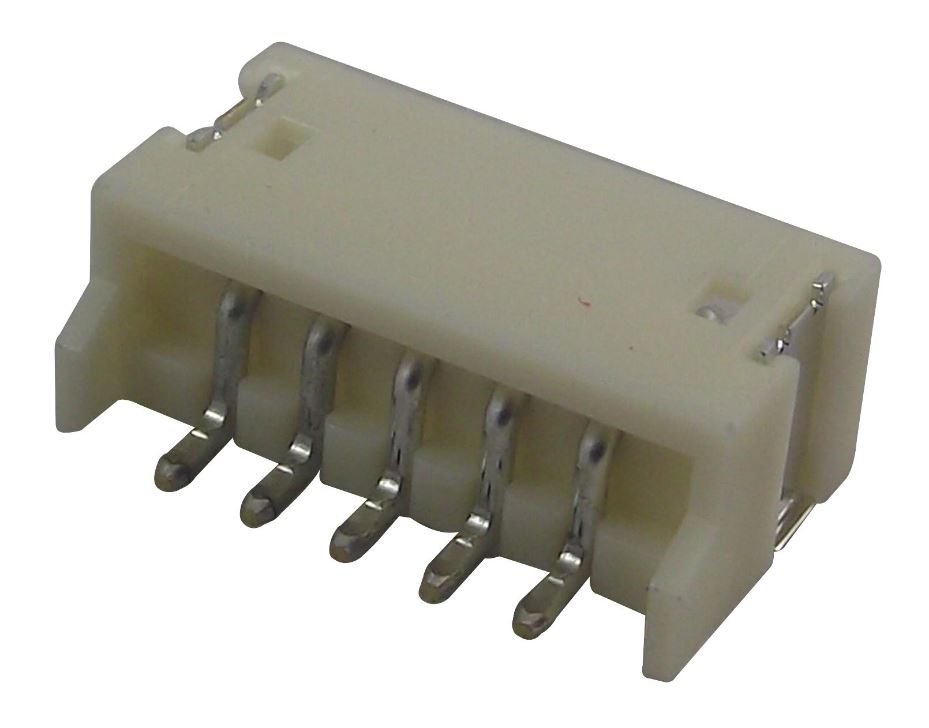

Der JST S5B-ZR-SM4A-TF(LF)(SN) ist ein 5-poliger Crimp-Steckverbinder mit 1,5 mm Raster, ausgelegt für 1 A und 50 V. Diese kompakte, lösbare Leiterplattenverbindung der ZH-Serie besteht aus verzinnter Messingkontaktunterlage, einem elfenbeinfarbenen PA-Träger und verlötbaren Messing-Lötösen mit Seiteneinbau-Printplattenmontage. Der integrierte Verriegelungsmechanismus verhindert ein versehentliches Lösen, während die runden und reflow-behandelten Header-Pins für eine geringe Einsteckkraft sorgen. Alternativ sind auch ummantelte Header auf Radialband erhältlich. Mit einer Montagehöhe von nur 5,6 mm und einer Dicke von 3,5 mm ist dieser Steckverbinder besonders platzsparend. Kontakthaltefedern am Gehäuse erleichtern das Einstecken, während die in der Mitte des Kontakts positionierte Vertiefung einen zuverlässigen Kontakt gewährleistet. Kompatibel mit Drahtstärken bis 26 AWG.
Merkmale:
- Kompaktes Low-Profile-Design
- Kontaktwiderstand max. 20R
- Isolationswiderstand min. 500MR
- Betriebstemperaturbereich: -25 bis 85 °C
Anwendungen:
- Industrieller Bereich
Hinweis:
Aufgrund der hohen Marktnachfrage kann es zu längeren Lieferzeiten und Schwankungen der Liefertermine kommen. Keine Rabattierung möglich.
Technische Details:
- System: Leiterplatten-Steckverbinder
- Raster: 1,5 mm
- Reihen: 1
- Kontakte: 5
- Kontaktanschlusstyp: Oberflächenmontage
- Serie: ZH
- Ummantelung: Ja
- Kontaktmaterial: Messing
- Kontaktbeschichtung: Verzinnt
- Anwendbarer Drahtquerschnitt: 26 AWG
Der JST ZH-Steckverbinder bietet zuverlässige elektrische Verbindungen in platzsparenden Anwendungen und überzeugt durch seine robuste Verarbeitung und einfache Handhabung.
Benötigen Sie größere Mengen? Benötigen Sie größere Mengen? Melden Sie sich bei uns und wir arrangieren das für Sie.
- Innerhalb von 0-2 Werktagen versandt
- Lieferung nach Vereinigte Staaten: 3-5 Werktage*
- Kostenloser Versand inklusive
- Industrielle Elektronik
- Leiterplattenverbindungen
- Kompakte Geräte
- Kontaktanzahl: 5
- Raster: 1,5 mm
- Reihen: 1
- Max. Stromstärke: 1A
- Max. Spannung: 50V
- Kontaktanschlusstyp: Oberflächenmontage
- Kontaktmaterial: Messing
- Kontaktbeschichtung: Verzinnt
- Gehäusematerial: Elfenbein-PA
- Montagehöhe: 5,6 mm
- Dicke: 3,5 mm
- Anwendbarer Drahtquerschnitt: 26 AWG
- Kontaktwiderstand max.: 20R
- Isolationswiderstand min.: 500MR
- Betriebstemperaturbereich: -25 bis 85 °C
- Gewicht: 900 g
