MULTICOMP PRO Oktapad 3U Doppelseitige SMT Prototyping Eurocard Steckplatine, 1
Doppelseitige SMT Prototyping Eurocard Steckplatine für einfache Verkabelung von SMD-Bauteilen. Ideal für Entwickler und Bastler.

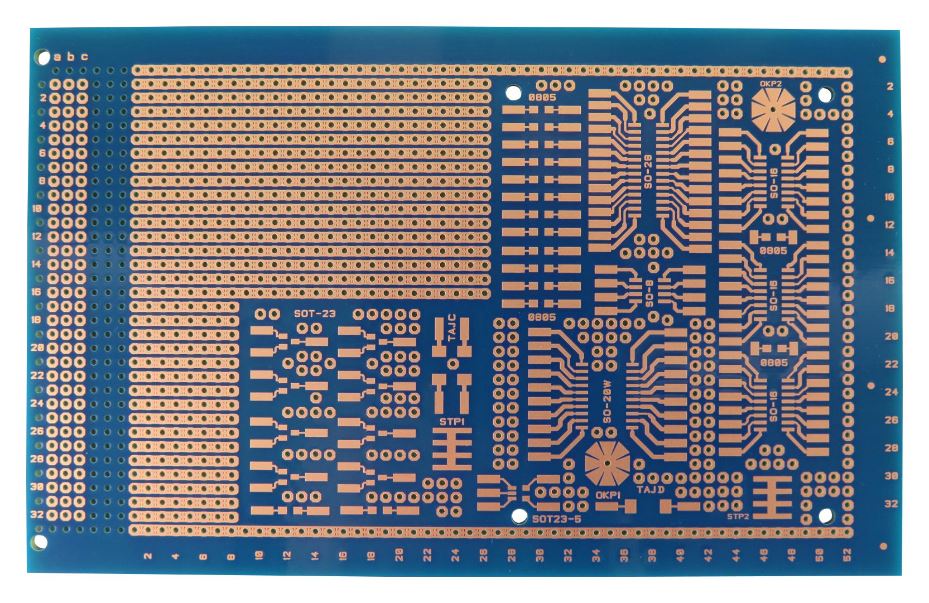

Die MULTICOMP PRO Oktapad 3U Doppelseitige SMT Prototyping Eurocard Steckplatine ist eine experimentelle Entwicklungsplatine im Streifenplattenformat, die die Verkabelung von SMD-Bauteilen (Surface Mount Devices) mit herkömmlichen Komponenten erleichtert. Die Platine enthält gängige SMD-Fußabdrücke mit Fan-Outs und leicht zu verlötenden Lötpads, eine durchbrochene Massefläche und Löcher für die Montage einer Tochterplatine, falls erforderlich.
Hauptmerkmale:
- Doppelseitige Platine mit durchbrochener Massefläche zur Abdeckung der verbleibenden Komponentenseite
- Enthält gängige SMD-Fußabdrücke mit Fan-Outs und leicht zu verlötenden Lötpads
- DIN 41612 Anschlusslöcher an einem Ende (32/64/96-polig)
- Referenzbeschriftung (Silkscreen) auf der Komponentenseite
- 4 Befestigungslöcher für eine Tochterplatine
- Platine nach Eurocard-Standard
Technische Spezifikationen:
- Platinenmaterial: Epoxid-Glas-Verbund
- Lochdurchmesser: 1,02 mm
- Externe Höhe: 160 mm
- Externe Breite: 100 mm
- Platinendicke: 1,6 mm
- Innerhalb von 0-2 Werktagen versandt
- Lieferung nach Vereinigte Staaten: 3-5 Werktage*
- Kostenloser Versand inklusive
- Experimental development projects
- Prototyping of SMD circuits
- Educational purposes
- DIY electronics projects
- Platinenmaterial: Epoxid-Glas-Verbund
- Hole Diameter: 1.02mm
- External Height: 160mm
- External Width: 100mm
- Board Thickness: 1.6mm
- Board Type: Eurocard
- Double-sided board with colander ground plane
- Silkscreen reference component side
- DIN 41612 connector mounting holes (32/64/96 way)
- 4x fixing holes for piggy-back board
- Weight: 50
